Dynam Meteor V3 仕様
翼幅: 910mm/35.8インチ全長: 1100mm/43.3インチ
飛行重量: 1100g/38.8オンス
翼面荷重: 55.8g/dm²
モーター: BM2827-2600KV
ESC: Skylord-60A ESC
EDF: 12ブレード、70mm
サーボ: 9gマイクロサーボ×5
ランディングギア：E-Retract（格納式）
送信機：6CH+ 2.4GHz 6チャンネル以上
受信機：6CH 2.4GHz
バッテリー：4S 14.8V 2600mAh Li-Po 25C
エルロン：あり
エレベーター：あり
ラダー：あり
フラップ：なし
材質：EPOフォーム
Meteor V3 スペアパーツリスト
|
METEOR-001 胴体 |
METEOR-002 キャノピー |
METEOR-003 エレベーター |
|
METEOR-004 ウィング |
METEOR-005 垂直安定装置 |
HWHU-16 EDF |
|
HWHU-17 EDF メタルパーツ |
HWHU-18 EDFファン |
METEOR-006 ランディングギア |
|
METEOR-007 プッシュロッド |
METEOR-008 プラスチックパーツ |
METEOR-009 デカール |
|
METEOR-010 ネジセット |
METEOR-011 プラスチック製排気カバー |
METEOR-012 コックピット |
|
Skylord 60A ESC |
DYR-2001 2.4G受信機 |
DY-1007 9Gサーボ |
|
DYB-07 パイロット |
DY-3003 接着剤 |
DTM-T006 6C トランスミッター |
|
TC-2827-KV2600 |
TC-2827-KV2600-Shaft |
DYT-1023 E-Retract φ3.1 90° |
|
DY-1024 Meteor フロント E-Retract |
Meteor V3 の組み立て
|

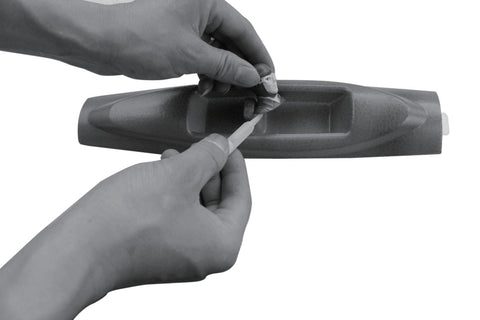

1.パイロットを接着します。 |

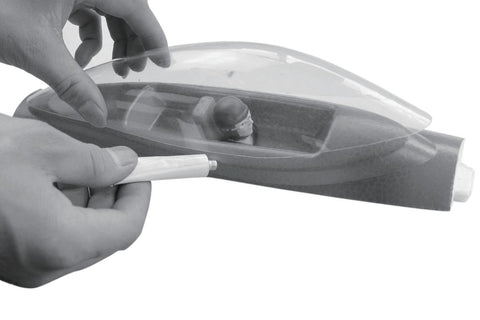

2.キャノピーを接着します。 |
|

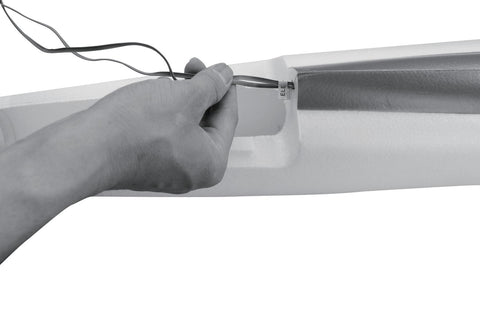

3.エレベーターとラダーのサーボワイヤーを胴体スロットに差し込みます。 |
4.エレベーターに接着剤を塗り、胴体に設置します。 |
|

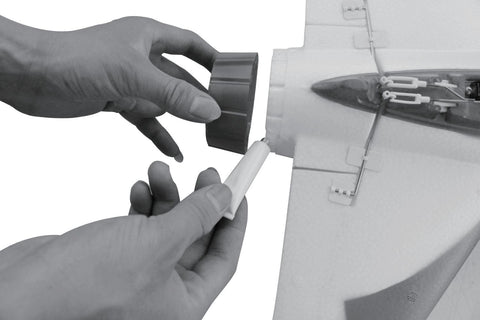

5.プラスチック製の排気カバーを接着します。 |

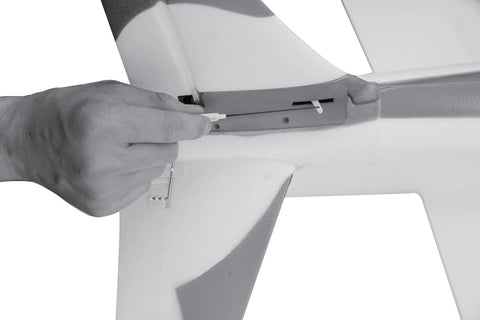

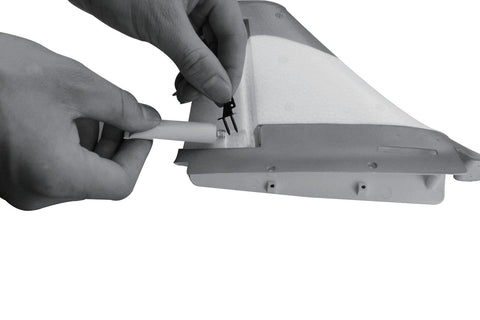

6.ラダーサーボホーンを接着します。 |
|

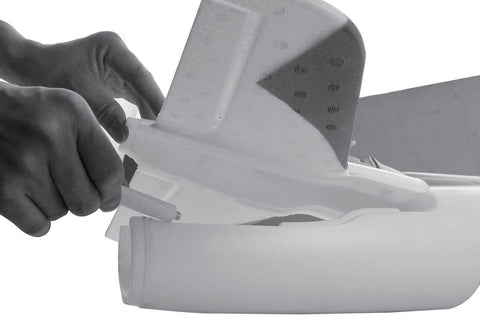

7. PA2.5×8mmネジで垂直安定板を固定します。 |

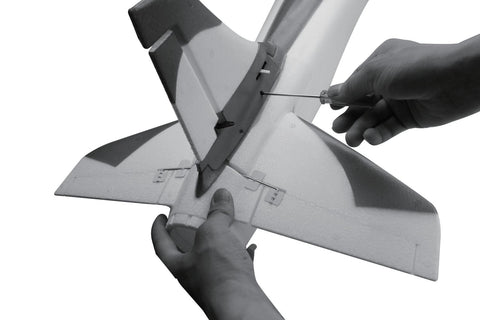

8. Z字型プッシュロッドの一方の端をサーボアームに、もう一方の端をラダーサーボホーンに挿入します。 |
|

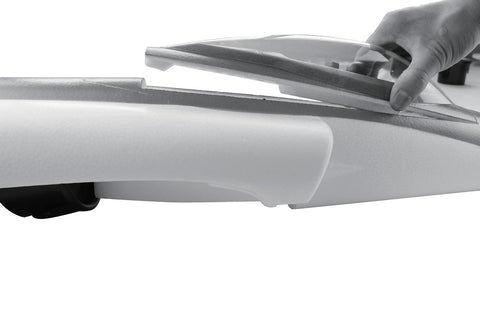

9.キャノピーはこのように開きます。 |

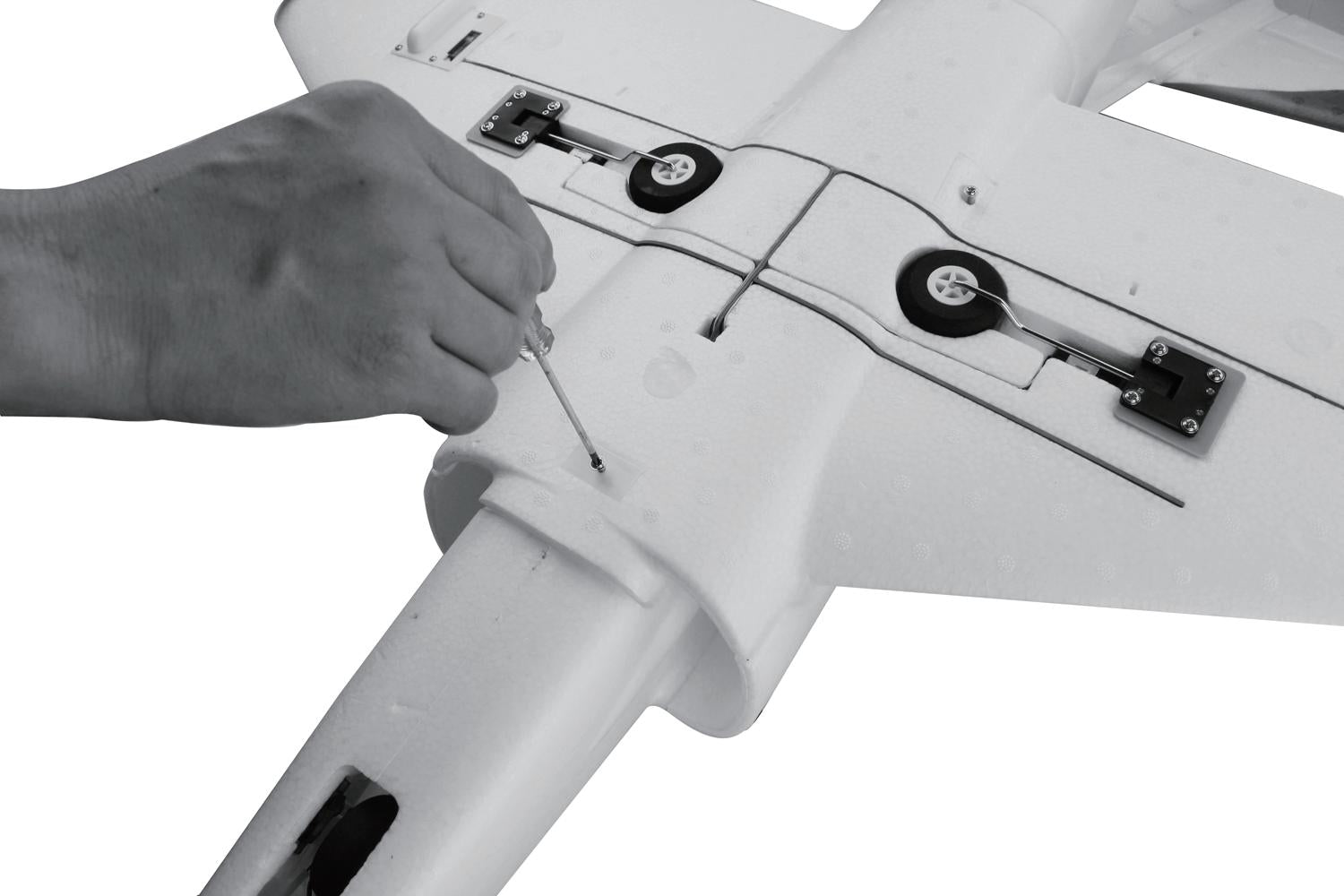

10. PWM3×35mmネジで主翼を胴体に固定します。 |
Meteor V3 デカール

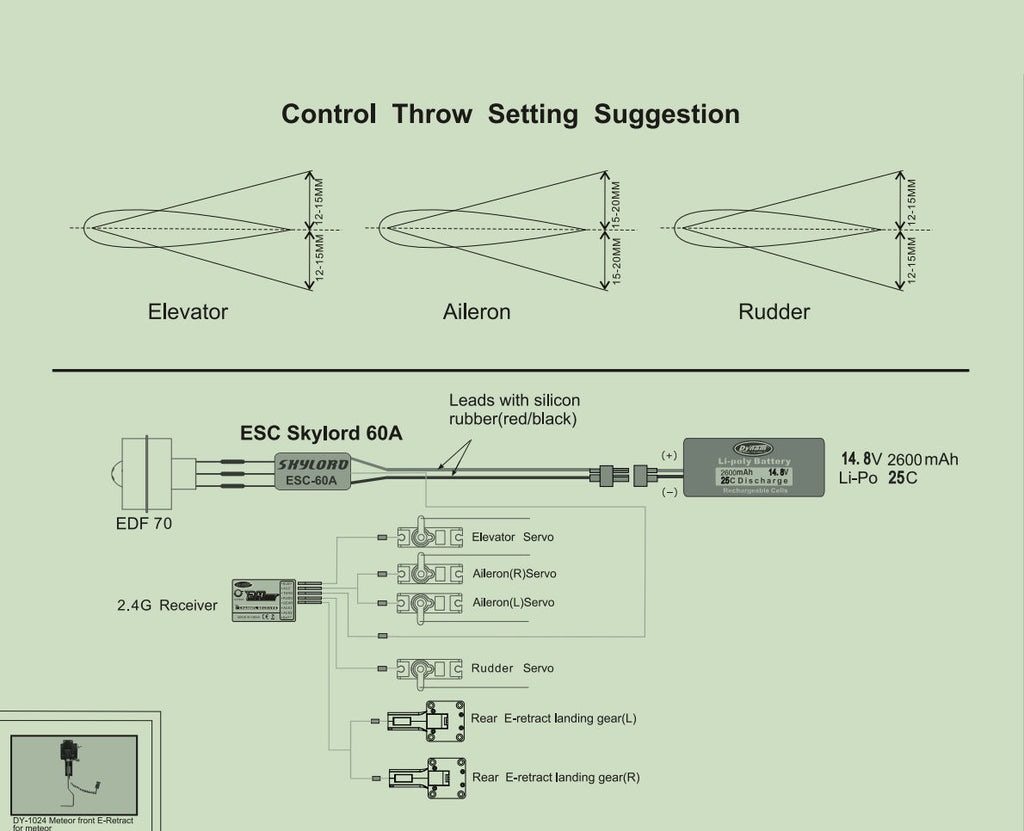

Meteor V3 の組み立てと使用方法の説明調整

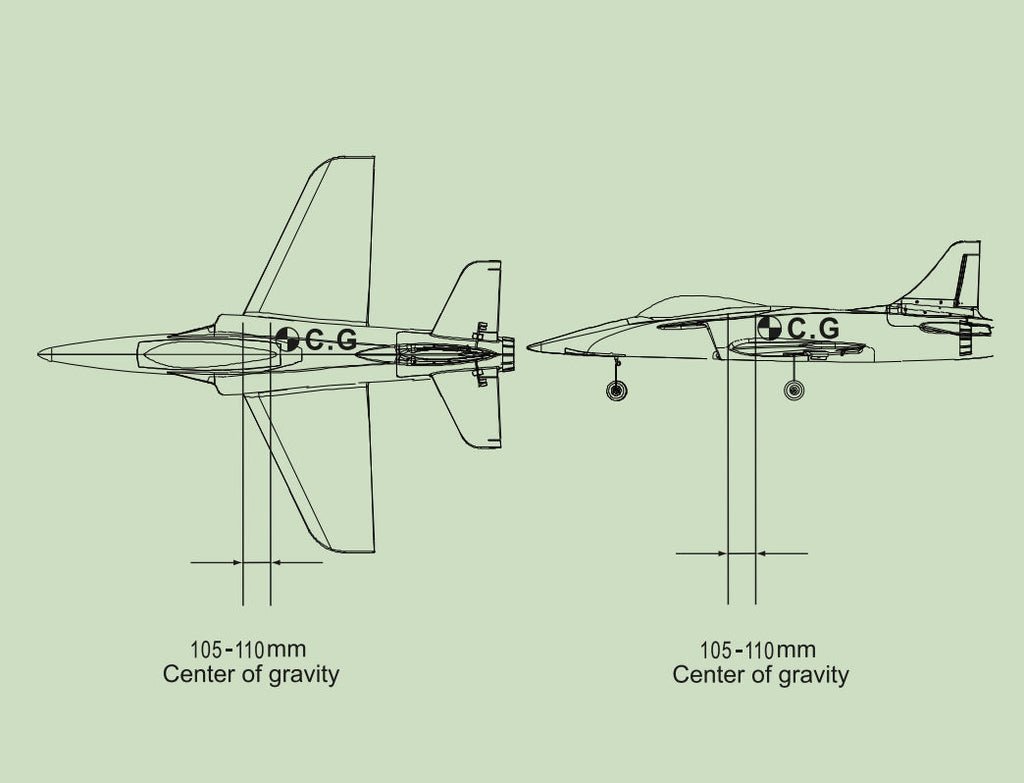

中心重心（C.G.）
理想的な重心位置は、主翼と胴体の接合部で測定し、前縁から105～110mm後方です。指定された重心位置を得るには、胴体に重量を追加するか、バッテリーの位置を移動してください。飛行前に重心を確認してください。
